Готовый проект дома Z28 v2 - Вариант проекта Z28 с измененной планировкой и современными фасадами.

Z28 v2 зеркальное отображение
Вариант проекта Z28 с измененной планировкой и современными фасадами.

каменный
каменный
срок разработки проекта: 3 дня
15 000 грн.
АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ
каменный
каменный
срок разработки проекта: 3 дня
зеркальное отображение
15 000 грн.
АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ
Готовый проект дома Z28 v2 - Вариант проекта Z28 с измененной планировкой и современными фасадами.

Задать вопрос об этом проекте

+38 (067) 009 25 00

пн. - пт.: 8:00 - 19:00

отправить вопрос
Готовый проект дома  - Вариант проекта Z28 с измененной планировкой и современными фасадами.

1-ый этаж 79,4 / 87,7

Кухня
9,9 m²
Прихожая
3,1 m²
Кладовая
2,0 m²
Холл + лестница
7,7 m²
Котельная
9,1 m²
Кабинет
12,9 m²
Гостиная+ столовая
30,3 m²
Сан. узел
2,2 m²
Кладовая
2,6 m²
Терраса
0,0 m² / 8,4 m²
Очистить
значения
проверьте
площадь
проверьте
расстояние
зеркальное
отображение
Изменить планировку
Нажмите или коснитесь пальцем на изображении, чтобы начать измерение.
Нарисуйте эскиз на изображении и нажмите на значок сохранения.
Эскиз был отправлен правильно.
Готовый проект дома  - Вариант проекта Z28 с измененной планировкой и современными фасадами.

Мансарда 78,6 / 81,3

Холл
6,3 m²
Ванная комната
14,5 m²
Спальня
19,9 m²
Спальня
20,2 m²
Спальня
17,7 m²
Балкон
0,0 m² / 0,9 m²
Балкон
0,0 m² / 0,9 m²
Балкон
0,0 m² / 0,9 m²
Очистить
значения
проверьте
площадь
проверьте
расстояние
зеркальное
отображение
Изменить планировку
Нажмите или коснитесь пальцем на изображении, чтобы начать измерение.
Нарисуйте эскиз на изображении и нажмите на значок сохранения.
Эскиз был отправлен правильно.
Готовый проект дома  - Вариант проекта Z28 с измененной планировкой и современными фасадами.

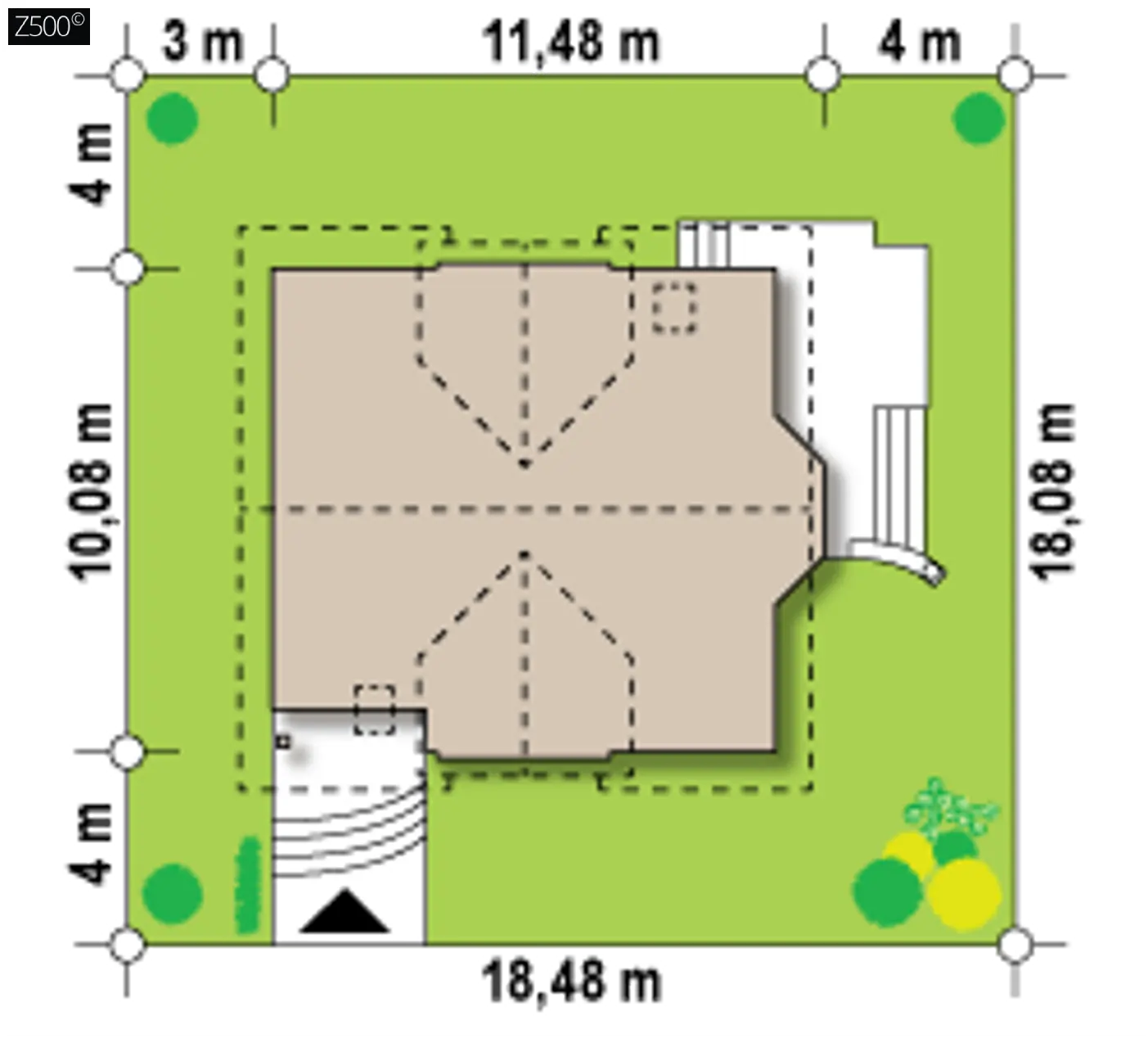

рекомендуемые размеры участка - минимальные размеры, которые должен иметь земельный участок, чтобы дом мог быть поставлен в соответствии с правилами
рекомендуемые размеры участка

ширина
17,31 m
длина
23,13 m
Размеры фасада
Размеры фасада - габариты фасада здания, включая фундамент, исключая поверхности окон и дверей
11,31 m

Линейные размеры помещений PDF:

Площадь и габариты

площадь дома/общая площадь
158,0 / 169,0 m²
площадь дома: площадь всех помещений здания за исключением чердака, измеряется на уровне пола без учета штукатурки и внутренней отделки стен. общая площадь: площадь дома с добавлением площади балконов и террас, рассчитанных с понижающим коэффициентом 0,3 (коэффициент, который приводит площадь балкона, террасы или лоджии, к площади полноценного помещения дома).
площадь застройки
150,4 m²
площадь застройки: это площадь по внешнему обводу здания на уровне цоколя, включая выступающие части: входные площадки и ступени, веранды, террасы, приямки, входы в подвал, автомобильные пандусы, наружные лестницы. Площадь под зданием, расположенным на столбах, проезды под зданием, а также выступающие части здания, консольно выступающие за плоскость стены на высоте менее 4,5 м от поверхности чистого пола
строительный объем
700 m³
строительный объем: строительный объем надземной и подземной частей дома определяется в пределах ограничивающих поверхностей
высота дома
7,91 m
высота дома - высота рассчитывается от поверхности чистого пола до коньковой балки
угол наклона кровли
35°
угол наклона кровли - угол наклона кровли по отношению к полу.
площадь кровли
167,5 m²
площадь кровли - общая площадь крыши за исключением дымоходов и вентканалов.

Технология строительства

стены
газобетон/керамические блоки
Конструкция внешней стены: проектом предусмотрена кладка внешней стены из газобетонных блоков, толщиной 380(375) мм, марки не ниже В2,5. Принятая толщина позволяет заменить материал несущих стен разными кладочными материалами без внесения изменений в типовой проект. Газоблок можно заменить на кладку из керамических блоков, пеноблоков или пенобетона не ниже марки, указанной для газобетонных блоков. Внутренняя отделка выполнена гипсовой или цементно-известковой штукатуркой. Со стороны улицы - утепление минераловатными плитами, толщиной 50,100мм, плотностью выше 150 кг/м3. Внешняя отделка и декоративные элементы согласно визуализациям на сайте.
тип фундамента
ленточный сборно-монолитный
Кровля
цементно-песчаная черепица/металлочерепица/керамическая черепица
технология
каменный
Тип перекрытия
монолитное

термоизоляционные свойства

Система отопления
2 санузла
Система отопления - предусмотрен тип отопления для вашего проекта
Тип вентиляции
механическая

Z28 v2 представляет собой версию проекта Z28 с небольшими изменениями в планировке, современным дизайном фасадов.

Преимущества проекта Z28 v2:

  • Из гостиной широкие стеклянные двери ведут на крытую красивую террасу с видом на сад.
  • Функциональная планировка предусматривает наличие небольшого санузла с местом для душевой кабины и дополнительной комнаты, которая может быть уютным рабочим кабинетом или спальней для гостей.
  • Также на первом этаже имеется техническое помещение, которое также можно использовать для хранения велосипеда, санок и т.п.
  • На верхнем этаже есть общая ванная комната и три удобные комфортабельные спальни с выходом на балкон. В каждой комнате имеется место для просторных шкафов.
  • Изысканным и неповторимым проект Z28 v2 делают такие архитектурные дополнения как аркады, эркер, мансардные окна, балконы.
