Готовый проект дома Z30 L bl - Проект небольшого дома с мансардным этажом с двускатной кровлей

Z30 L bl зеркальное отображение
Проект небольшого дома с мансардным этажом с двускатной кровлей

каменный
каменный
срок разработки проекта: 3 дня
13 500 грн.
АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ
каменный
каменный
срок разработки проекта: 3 дня
зеркальное отображение
13 500 грн.
АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ
Готовый проект дома Z30 L bl - Проект небольшого дома с мансардным этажом с двускатной кровлей

Задать вопрос об этом проекте

+38 (067) 009 25 00

пн. - пт.: 8:00 - 19:00

отправить вопрос
Готовый проект дома  - Проект небольшого дома с мансардным этажом с двускатной кровлей

1-ый этаж 51,1 / 59,7

Прихожая
2,7 m²
Спальня
9,6 m²
Гостиная
25,9 m²
Кухня
6,9 m²
Ванная комната
5,8 m²
Терраса
0,0 m² / 8,6 m²
Очистить
значения
проверьте
площадь
проверьте
расстояние
зеркальное
отображение
Изменить планировку
Нажмите или коснитесь пальцем на изображении, чтобы начать измерение.
Нарисуйте эскиз на изображении и нажмите на значок сохранения.
Эскиз был отправлен правильно.
Готовый проект дома  - Проект небольшого дома с мансардным этажом с двускатной кровлей

Мансарда 54,7 / 58,9

Холл
7,3 m²
Балкон
0,0 m² / 4,2 m²
Спальня
11,8 m²
Ванная комната
7,4 m²
Гардеробная
3,9 m²
Спальня
24,1 m²
Очистить
значения
проверьте
площадь
проверьте
расстояние
зеркальное
отображение
Изменить планировку
Нажмите или коснитесь пальцем на изображении, чтобы начать измерение.
Нарисуйте эскиз на изображении и нажмите на значок сохранения.
Эскиз был отправлен правильно.
Готовый проект дома  - Проект небольшого дома с мансардным этажом с двускатной кровлей

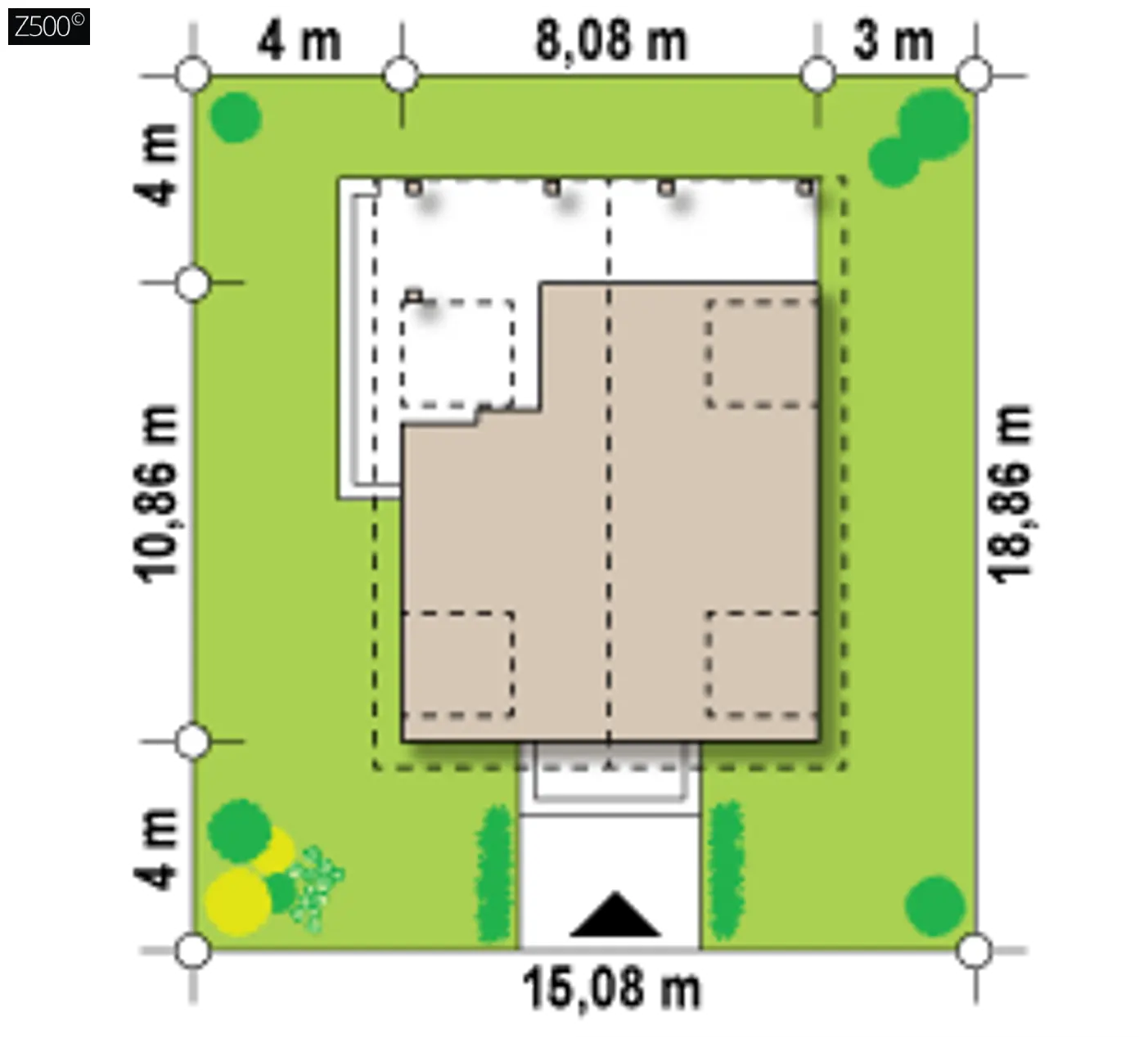

рекомендуемые размеры участка - минимальные размеры, которые должен иметь земельный участок, чтобы дом мог быть поставлен в соответствии с правилами
рекомендуемые размеры участка

ширина
16,08 m
длина
18,86 m
Размеры фасада
Размеры фасада - габариты фасада здания, включая фундамент, исключая поверхности окон и дверей
8,08 m

Линейные размеры помещений PDF:

Площадь и габариты

площадь дома/общая площадь
105,8 / 118,6 m²
площадь дома: площадь всех помещений здания за исключением чердака, измеряется на уровне пола без учета штукатурки и внутренней отделки стен. общая площадь: площадь дома с добавлением площади балконов и террас, рассчитанных с понижающим коэффициентом 0,3 (коэффициент, который приводит площадь балкона, террасы или лоджии, к площади полноценного помещения дома).
площадь застройки
64,7 m²
площадь застройки: это площадь по внешнему обводу здания на уровне цоколя, включая выступающие части: входные площадки и ступени, веранды, террасы, приямки, входы в подвал, автомобильные пандусы, наружные лестницы. Площадь под зданием, расположенным на столбах, проезды под зданием, а также выступающие части здания, консольно выступающие за плоскость стены на высоте менее 4,5 м от поверхности чистого пола
строительный объем
260 m³
строительный объем: строительный объем надземной и подземной частей дома определяется в пределах ограничивающих поверхностей
высота дома
7,8 m
высота дома - высота рассчитывается от поверхности чистого пола до коньковой балки
угол наклона кровли
45°
угол наклона кровли - угол наклона кровли по отношению к полу.
площадь кровли
183,88 m²
площадь кровли - общая площадь крыши за исключением дымоходов и вентканалов.

Технология строительства

стены
газобетон/керамические блоки
Конструкция внешней стены: проектом предусмотрена кладка внешней стены из газобетонных блоков, толщиной 380(375) мм, марки не ниже В2,5. Принятая толщина позволяет заменить материал несущих стен разными кладочными материалами без внесения изменений в типовой проект. Газоблок можно заменить на кладку из керамических блоков, пеноблоков или пенобетона не ниже марки, указанной для газобетонных блоков. Внутренняя отделка выполнена гипсовой или цементно-известковой штукатуркой. Со стороны улицы - утепление минераловатными плитами, толщиной 50,100мм, плотностью выше 150 кг/м3. Внешняя отделка и декоративные элементы согласно визуализациям на сайте.
тип фундамента
ленточный сборно-монолитный
Кровля
цементно-песчаная черепица/металлочерепица/керамическая черепица
технология
каменный
Тип перекрытия
монолитное

термоизоляционные свойства

Система отопления
2 санузла
Система отопления - предусмотрен тип отопления для вашего проекта
Тип вентиляции
механическая
Z30 L bl – проект небольшого дома с мансардным этажом и двухскатной кровлей, который подойдет для дачи или станет основным жилищем небольшой семьи.

Преимущества проекта Zх30 L bl:

  • Просторная крытая терраса компенсирует небольшую площадь внутренних помещений.
  • Двойной камин можно использовать не только в качестве обогрева в гостиной, но и очага для шашлыков на террасе.
  • Z30 L blb – это дом, проект которого отличается от других большим углом скатной кровли, отсутствием люкарен и установленными вместо них мансардными окнами.
  • Интересная планировка дома порадует просторной дневной зоной, представленной объединенными кухней и гостиной, прекрасной винтовой лестницей, собственным выходом на балкон из главной спальни.
